Система пожарной сигнализации предназначена для своевременного обнаружения места возгорания и формирования управляющих сигналов для систем оповещения о пожаре и автоматического пожаротушения.
Отечественные нормативные документы по пожарной безопасности строго регламентируют перечень зданий и сооружений, подлежащих оснащению автоматической пожарной сигнализацией. В настоящее время весь перечень организационно-технических мероприятий на объекте во время пожара имеет одну главную цель — спасение жизни людей. Поэтому на первое место выходят задачи раннего обнаружения возгорания и оповещения персонала. Решение этих задач возложено на пожарную сигнализацию, основные функции которой сформулированы в следующем определении.
Пожарная сигнализация — получение, обработка, передача и представление в заданном виде потребителям при помощи технических средств информации о пожаре на охраняемых объектах.
Основные функции пожарной сигнализации обеспечиваются различными техническими средствами. Для обнаружения пожара служат извещатели, для обработки и протоколирования информации и формирования управляющих сигналов тревоги — приемно-контрольная аппаратура и периферийные устройства.
Кроме этих функций, пожарная сигнализация должна формировать команды на включение автоматических установок пожаротушения и дымоудаления, систем оповещения о пожаре, технологического, электротехнического и другого инженерного оборудования объектов. Современная аппаратура охранно-пожарной сигнализации имеет собственную развитую функцию оповещения.
Извещатели охранно-пожарной сигнализации
Для получения информации о тревожной ситуации на объекте в состав охранно-пожарной сигнализации входят извещатели, отличающиеся друг от друга типом контролируемого физического параметра, принципом действия чувствительного элемента, способом передачи информации на центральный пульт управления сигнализацией.
По принципу формирования информационного сигнала о проникновении на объект или пожаре извещатели охранно-пожарной сигнализации делятся на активные и пассивные.
• Активные извещатели охранно-пожарной сигнализации генерируют в охраняемой зоне сигнал и реагируют на изменение его параметров.
• Пассивные извещатели реагируют на изменение параметров окружающей среды, вызванное вторжением нарушителя или возгоранием.
Каждая охранно-пожарная сигнализация использует охранные и пожарные извещатели, контролирующие различные физические параметры. Широко используются такие типы охранных извещателей, как инфракрасные пассивные, магнитоконтактные, извещатели разбития стекла, периметральные активные извещатели, комбинированные активные извещатели. В системах пожарной сигнализации применяются тепловые, дымовые, световые, ионизационные, комбинированные и ручные извещатели.
В зависимости от способов выявления тревог и формирования сигналов, извещатели и системы охранно-пожарной сигнализации делятся на неадресные, адресные и адресно-аналоговые.
• В неадресных системах извещатели имеют фиксированный порог чувствительности, при этом группа извещателей включается в общий шлейф охранно-пожарной сигнализации, в котором в случае срабатывания одного из приборов охранно-пожарной сигнализации формируется обобщенный сигнал тревоги.
• Адресные системы отличаются наличием в извещении информации об адресе прибора охранно-пожарной сигнализации, что позволяет определить зону пожара с точностью до места расположения извещателя.
• Адресно-аналоговая охранно-пожарная сигнализация является наиболее информативной и развитой. В такой системе применяются «интеллектуальные» извещатели охранно-пожарной сигнализации, в которых текущие значения контролируемого параметра вместе с адресом передаются прибором по шлейфу охранно-пожарной сигнализации. Такой способ мониторинга используется для раннего обнаружения тревожной ситуации, получения данных о необходимости технического обслуживания приборов вследствие загрязнения или других факторов. Кроме этого, адресно-аналоговые системы позволяют, не прерывая работу охранно-пожарной сигнализации, программно изменять фиксированный порог чувствительности извещателей при необходимости их адаптации к условиям эксплуатации на объекте.
Каждый тип извещателя имеет свой перечень основных технических характеристик, определяемых соответствующими стандартами. В то же время, даже однотипные извещатели имеют отличия в конструктивных особенностях составных частей, удобстве эксплуатации, надежности, уровне дизайна, что учитывается при выборе того или иного прибора или фирмы-производителя.
Приемно-контрольная аппаратура охранно-пожарной сигнализации

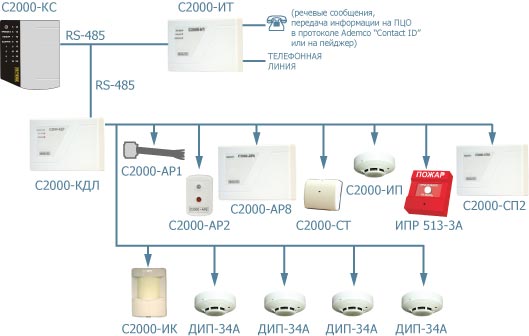

Для получения и обработки извещений охранно-пожарная сигнализация использует различные типы приемно-контрольной аппаратуры: центральные станции, контрольные панели, приборы приемно-контрольные (название определяется стандартами страны-производителя, далее по тексту примем термин «контрольная панель»). Данная аппаратура отличается информационной емкостью — количеством контролируемых шлейфов сигнализации и степенью развития функций управления и оповещения. Различают контрольные панели охранно-пожарной сигнализации для малых, средних и больших объектов. Как правило, небольшие объекты оборудуются неадресными системами, контролирующими несколько шлейфов охранно-пожарной сигнализации, а на средних и больших объектах используются адресные и адресно-аналоговые системы.
Отличительной конструктивной особенностью адресной и адресно-аналоговой охранно-пожарной сигнализации является применение кольцевого шлейфа сигнализации, имеющего повышенную защиту от нарушения линий связи с извещателями. Как правило, кольцевой шлейф контрольных панелей разных фирм-производителей аппаратно совместим с извещателями, разработанными этими же фирмами. Некоторые контрольные панели поддерживают несколько вариантов топологии кольцевых шлейфов, что облегчает проектирование пожарной сигнализации на объекте.
Для совместимости адресной или адресно-аналоговой охранно-пожарной сигнализации с неадресными извещателями (в том числе других фирм-производителей), контрольные панели дополнительно могут поддерживать контроль неадресных шлейфов охранно-пожарной сигнализации.
Функции управления и оповещения реализуются в контрольных панелях с помощью специализированных входных и выходных интерфейсов. Для отображения информации охранно-пожарная сигнализация широко использует встроенные световые и буквенно-цифровые индикаторы, звуковые сигнализаторы. Выходной интерфейс в контрольных панелях охранно-пожарной сигнализации для небольших объектов — это, как правило, набор релейных выходов. На больших объектах системы охранно-пожарной сигнализации строятся по сетевым технологиям, поэтому пожарные контрольные панели оснащаются внешними интерфейсами RS422 или RS48, а также способны взаимодействовать по сети Ethernet или с помощью модемной связи по коммутируемому телефонному каналу. Конструктивно интерфейсные узлы могут включаться в состав контрольной панели (располагаться на общей печатной плате). Более предпочтителен вариант их реализации в виде отдельных печатных плат, монтируемых при необходимости внутри корпуса контрольной панели.
Периферийные устройства охранно-пожарной сигнализации
Периферийными считаются все устройства охранно-пожарной сигнализации (кроме извещателей), имеющие самостоятельное конструктивное исполнение и подключаемые к контрольной панели охранно-пожарной сигнализации через внешние линии связи. Наиболее часто используются следующие типы периферийных устройств охранно-пожарной сигнализации:
пульт управления — применяется для управления устройствами охранно-пожарной сигнализации из локальной точки объекта;
модуль изоляции коротких замыканий — используется в кольцевых шлейфах охранно-пожарной сигнализации для обеспечения их работоспособности в случае короткого замыкания;
модуль подключения неадресной линии — для контроля неадресных извещателей охранно-пожарной сигнализации;
релейный модуль — для расширения функции оповещения и управления контрольной панели;
модуль входа/выхода — для контроля и управления внешними устройствами (например, автоматическими установками пожаротушения и дымоудаления, технологическим, электротехническим и другим инженерным оборудованием);
звуковой оповещатель — для оповещения о пожаре или тревоге в требуемой точке объекта с помощью звуковой сигнализации;
световой оповещатель — для оповещения о пожаре или тревоге в требуемой точке объекта с помощью световой сигнализации;
принтер сообщений — для печати тревожных и служебных системных сообщений.
Интеграция охранно-пожарной сигнализации с комплексными системами безопасности здания
При установке на крупных объектах для обеспечения необходимого уровня безопасности здания охранно-пожарная сигнализация интегрируется с другими системами безопасности и жизнеобеспечения объекта. Это необходимо для быстрой реакции на сообщение о пожаре или тревоге, поступившем от датчиков охранно-пожарной сигнализации, и обеспечения оптимальных условий для ликвидации возникшей аварийной ситуации. Например, в ответ на сообщение о пожаре, которое генерирует охранно-пожарная сигнализация, в тревожной зоне выполняются следующие действия:
• Отключение вентиляции
• Включение системы дымоудаления
• Отключение электроснабжения (за исключением спецоборудования)
• Вывод из тревожной зоны лифтов
• Включение аварийного освещения и световой индикации путей и выходов для эвакуации людей
• Разблокировку аварийных выходов на путях эвакуации
• Включение системы оповещения с информацией для тревожной зоны
Таким образом, охранно-пожарная сигнализация становится частью общей системы безопасности, при этом решаются вопросы не только общего мониторинга с основного поста охраны, но и взаимодействие всех подсистем.
