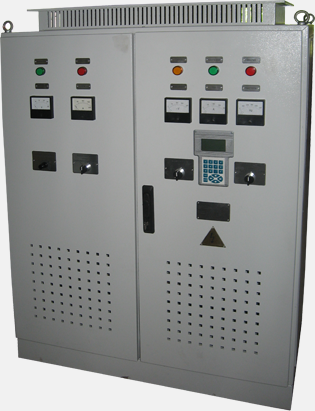

Комбинированный проеобразователь напряжения АКПН для наземного обслуживания воздушных судов
Описание товара
Комбинированный преобразователь напряжения представляет собой статический, совмещенный конструктивно в одном корпусе, преобразователь электрического тока трехфазной питающей сети в постоянный электрический ток нагрузки ПН - ТПП и конвертер ПЧ - ТТП, преобразующий электрический ток из трехфазной питающей сети частотой 50 Гц в трехфазный электрический ток частотой 400 Гц. Область применения:
- питание бортовой сети самолетов и вертолетов при их предполетном обслуживании в аэропортах;
- электроснабжение локальных объектов выпрямленным напряжением 24...30В и трехфазным напряжением частотой 400 Гц;
- источник питания стендов для испытания агрегатов воздушных и морских судов.
Технические характеристики
Параметр
| Размерность | Значение | ПН-ТПП
|
|
| Напряжение питающей сети
| В
| 380±38
| Номинальное выходное напряжение
| В
| 28,5
| Номинальный ток нагрузки
| А
| 50, 100, 200, 400, 600
| Допустимое отклонение выходного напряжения во всем диапазоне допустимого изменения входного напряжения и тока нагрузки от нуля до номинального значения, не более
| %
| ±2
| Диапазон регулирования выходного напряжения
| В
| 22…31
| Диапазон регулирования отсечки (ограничения) тока нагрузки
| %
| 110…300
| Коэффициент пульсаций выходного напряжения, не более
| %
| 5
| | Допустимая перегрузка по току | %
| 120% - 120 сек
150% - 60 сек
200% - 10 сек
300% - 1 сек
| К.П.Д, не менее
| % | 90
| ПЧ-ТТП
|
|
| Мощность (ряд)
| кВА
| 5, 10, 25, 40, 60, 90
| Напряжение питания
| В
| 380±10 (3 фазы)
| Частота напряжения питания
| Гц
| 50±2 Гц
| Коэффициент мощности, не менее
|
| 0,8
| Коэффициент полезного действия, не менее
| %
| 90
| Выходное напряжение (фазное/линейное)
| В
| 115± 1/200 ±2 (3 фазы с нулевым выводом)
| Частота выходного напряжения
| Гц
| 400 ± 0,5 (возможно регулирование частоты в диапазоне 300…500 Гц)
| Коэффициент искажения несинусоидальной формы кривой при номинальной нагрузке, не хуже
| %
| 8
| Фазовая симметрия
| Эл. Град.
|
120 ± 1 для сбалансированной нагрузки, 120 ± 2 для 30% несбалансированной нагрузки | Допустимая перегрузка по мощности
| %
| 150% - 60 сек
200% - 10 сек
250% - 1 сек
| | Соответствие стандартам |
| ГОСТ 19705-81 | Степень защиты по ГОСТ 14254-80
|
| IP21, IP54
| Диапазон рабочих температур
(климатическое исполнение по ГОСТ
15543.1-89 - У1)
| ºС
| Минус 40...+45 |
