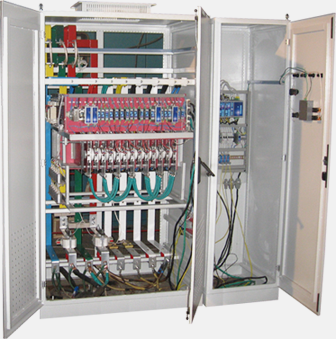

Преобразователь выпрямительно-инверторный КВИП (Асинхронно-вентильный каскад)
Описание товара
Комплектный выпрямительно-инверторный преобразователь КВИП предназначен работы в составе электропривода переменного тока, выполненного по схеме асинхронно-вентильного каскада (АВК). Преобразователь используется для регулирования частоты вращения асинхронного электродвигателя с фазным ротором (АД) с отдачей энергии скольжения ротора в сеть. Принцип действия Преобразователь обеспечивает выпрямление напряжения ротора электродвигателя выпрямителем В, сглаживание выпрямленного напряжения дросселем Др и последующее преобразование в переменное напряжение частотой 50 Гц тиристорным инвертором И. С выхода инвертора преобразованная мощность скольжения электродвигателя возвращается через разделительный высоковольтный трансформатор Тр в сеть 6 (10) кВ. Благодаря этому схема электропривода имеет высокий коэффициент полезного действия. Регулирование величины скольжения ротора электродвигателя осуществляется путем введения регулируемой противо-ЭДС в цепь ротора.
Функции, выполняемые преобразователем:
- «Плавный» пуск двигателя от нуля до требуемой скорости вращения;
- длительная работа с установившейся частотой вращения в пределах указанного диапазона регулирования;
- стабилизация установленной частоты вращения;
- торможение механизма с заданны темпом;
- при использовании реверсоров в цепи статора – реверс направления вращения.
Область применения:
- шахтные вентиляторы, конвейеры, подъемные машины;
- дробилки, мельницы;
- вращающиеся печи, воздуходувки, тягодутьевые установки цементных заводов;
- электроприводы механизмов собственных нужд электростанций (питательные, конденсатные, циркуляционные насосы, дымососы, тягодутьевые вентиляторы);
- насосы водоснабжения коммунальных систем;
- лебедки, роторы, насосы буровых установок;
- конвейеры большой производительности и большой длины;
- механизмы привода ковочно-штамповочных прессов, ножниц, листогибочных машин, волочильных станов, канатных машин;
- механизмы подъема, передвижения моста и тележки, поворота грузоподъемных кранов.
Основные достоинства электропривода по схеме АВК:
- Относительная простота схемотехнической реализации, достигаемая за счет работы с пониженным по сравнению со статорным напряжением роторных цепей АД и связанная с этим высокая степень надежности;
- высокий К.П.Д. установки, достигаемый за счет рекуперации энергии скольжения АД в питающую сеть. Достаточно короткий срок окупаемости при модернизации существующих установок, использующих для пуска АД роторные станции;
- возможность снижения необходимой мощности преобразователя и высоковольтного трансформатора при ограничении диапазона регулирования скорости. Например, при пуске АД с помощью роторной станции (или иным способом) установленная мощность АВК снижается пропорционально диапазону регулирования скорости;
- возможность использования существующих систем регулирования, использующих роторные станции, в качестве резервного оборудования.
Технические характеристики
Параметр
| Размер ность | Значение | Напряжение питающей сети статора
| кВ
| 0,22, 0,38; 0,4; 0,415; 0,6; 0,66; 0,69; 6; 6,3; 6,6; 10; 11
| Номинальный ток статора АД
| А
| 50, 100, 160, 200, 315, 400, 630, 1000
| Частота питающей сети
| Гц
| 50±1, 60±1
| Линейное напряжение ротора АД
| В
| 230, 315, 380, 400, 600, 750, 825, 910, 1140, 1260
| Номинальный выпрямленный ток ротора
| А
| 50, 100, 160, 200, 315, 500, 800, 1000, 1600, 2000, 2500
| Эквивалентная схема: - выпрямителя - инвертора
|
| 6-пульсная мостовая 6-, 12-пульсная мостовая
| Диапазон регулирования скорости, не менее
|
| 1:10
| К.П.Д, не менее
| %
| 95
| Допустимая перегрузка по току
| %
|
150% - 120 сек 175% - 60 сек 200% - 15 сек | Степень защиты по ГОСТ 14254 |
| IP21
| Климатическое исполнение по ГОСТ 15543.1.
|
| УХЛ, У
| Категория размещения по ГОСТ 15543.1.
|
| 4, 3 | Дополнительная информация
