Описание товара
Адаптер с программным обеспечением "СКАНМАТИК" для диагностики автомобилей американского, европейского, японского и российского производства. Адаптер способен работать со ВСЕМИ протоколами и шинами данных стандарта OBDII:
ISO 9141-2 , ISO 14230-2 (KWP2000), SAE J1850 VPW, SAE J1850 PWM, ISO 15765-4, CAN.
В настоящий момент сканер способен работать с любыми автомобилями, поддерживающими стандарт OBDII, автомобилями ВАЗ, ГАЗ, УАЗ, СеАЗ(ОКА), Иж, ZAZ Sens, Chevrolet/Daewoo. Программное обеспечение постоянно совершенствуется.

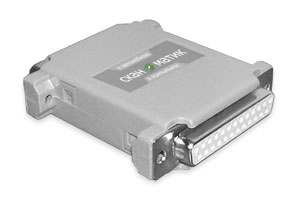

Адаптер СКАНМАТИК служит для подключения персонального компьютера к диагностическому разъему автомобиля при работе с программой СКАНМАТИК
Преимущества:
- Фильтрация сообщений, проходящих по шине данных;
- Раздельные входы питания от диагностического разъема и АКБ/прикуривателя с защитой от переполюсовки.
- Защита всех линий передачи данных от короткого замыкания на (+) или землю;
- Малые габариты и вес ;
- Подходит для любых компьютеров, имеющих COM -порт стандарта RS -232 (или переходник USB - COM);
- Прост в использовании, не имеет элементов управления.
- Расширенный диапазон температуры окружающей среды
- Работает с автомобилями с напряжением бортовой сети 24В.
Технические характеристики:
Напряжение питания, 7..35В
Скорость обмена по шине данных ISO-9141-2/ISO-14230-2, 75…19200 бит/с
Подтягивающее напряжение линий K-L, U акб или 5В
Скорость обмена по шине данных SAE J1850 VPW, 10400 бит/с
Скорость обмена по шине данных SAE J1850 PWM, 41600 бит/с
Скорость обмена по шине данных CAN, 250…500Кбит/с
Поддерживаемые типы сообщений CAN, CAN 2.0A/B
Длина кабеля от адаптера к ПК, 3м
Длина кабеля от адаптера к диагностическому разъему, 2м
Программа Сканматик:
Программа ''СКАНМАТИК'' предназначена для диагностики электронных систем и блоков управления (ЭБУ) автомобилей. Программа используется для проведения технического обслуживания и ремонта автомобилей на станциях технического обслуживания, автосервисах, владельцем автомобиля при наличии персонального компьютера (ПК), совместимого с IBM PC. Подключение ПК к диагностическому разъему производится с помощью адаптера "СКАНМАТИК" и соответствующих кабелей.
При техническом обслуживании автомобиля этим автосканером, Сканматик выполняет следующие функции:
- новая функция Сканматик - отображение результатов диагностики пропусков воспламенения;
- сброс и инициализация электронного блока управления (ЭБУ);
- считывание и отображение параметров электронного блока управления (ЭБУ) в реальном времени;
- считывание и отображение параметров электронного блока управления (ЭБУ) в реальном времени;
- считывание и отображение сервисного регистратора;
- управление исполнительными механизмами системы управления;
- чтение данных стоп-кадра на момент появления неисправности;
- чтение и сброс кодов неисправностей;
- чтение идентификационных данных;
- чтение паспорта электронного блока управления и паспорта автомобиля;
- чтение результатов проверки датчиков кислорода;
- чтение состояния готовности контролируемых систем автомобиля.
Сканматик взаимодействует с различными системами автомобиля и определяет следующие параметры:
- абсолютное давление во впускном коллекторе;
- абсолютное положение дроссельной заслонки;
- давление топлива;
- долгосрочная коррекция подачи топлива;
- краткосрочная коррекция подачи топлива;
- массовый расход воздуха;
- напряжения с датчиков кислорода;
- обороты двигателя;
- расчетная нагрузка;
- скорость автомобиля;
- состояние вторичного воздуха;
- состояние топливной системы;
- температура впускного воздуха;
- температура охлаждающей жидкости;
- угол опережения зажигания.
Применяемость автосканера «Сканматик» к автомобилям различных марок и моделей.
Использовать Сканматик можно с автомобилями следующих марок:
Acura, Audi, BMW, Buick, BYD, Cadillac, Chevrolet, Chrysler, Daewoo, Dodge, Eagle, Ford, GMC, Honda, Hummer, Hyundai, Infinity, Isuzu, Jaguar, KIA, Lexus, Lincoln, Mazda, Mercedes-Benz, Mercury, MINI, Nissan, Oldsmobile, Panoz, Plymouth, Pontiac, Porsche, Saleen, Saturn, Subaru STi, Toyota, ВАЗ, ГАЗ, ЗАЗ СеАЗ, УАЗ.
Так как Сканматик является модульным автосканером, он имеет следующие диагностические модули для работы с перечисленными марками автомобилей:
Модуль OBD II — легковые и грузовые автомобили американского производства (с 1996 года), Европейского и Азиатского производства (с 2001 года). Сканматик осуществляет диагностику автомобилей по программным интерфейсам ISO 9141-2, ISO 14230-2 (KWP2000), SAE J1850 VPW, SAE J1850 PWM, ISO 15765-4 CAN.
Модуль ВАЗ/СеАЗ - автомобили с блоками электронного управления двигателем
BOSCH M1.5.4 Р83,
BOSCH M1.5.4 ЕВРО2,
BOSCH MP7.0 ЕВРО2,
BOSCH MP7.0 ЕВРО3,
BOSCH M7.9.7 ЕВРО2,
BOSCH M7.9.7 ЕВРО3,
ЯНВАРЬ 5.1 Р83,
ЯНВАРЬ 5.1 ЕВРО2,
ЯНВАРЬ 7.2 ЕВРО2,
VS 5.1 Р83, VS 5.1 ЕВРО2,
М7.3 Евро-3,
BOSCH М1.5.4 ОКА ЕВРО2.
Прочие
Иммобилизатор АПС6
Отопитель САУО
Климатическая установка САУКУ
Электромеханический усилитель руля ЭМУР
Поддерживаемые функции:
Считывание и отображение параметров ЭБУ в реальном времени;
Управление исполнительными механизмами системы управления;
Чтение и сброс кодов ошибок;
Чтение паспорта ЭБУ и автомобиля;
Сброс и инициализация ЭБУ.
Диагностические режимы
Считывание и отображение параметров ЭБУ в реальном времени.
Чтение данных стоп-кадра на момент появления неисправности.
Чтение и сброс кодов ошибок.
Чтение состояния готовности контролируемых систем автомобиля.
Чтение результатов проверки датчиков кислорода.
Чтение идентификационных данных.
Модуль ГАЗ, УАЗ, ИЖ, ЗАЗ, Chrysler — автомашины с блоками электронного управления двигателем
Микас 5.47,
Микас 7.1,
Микас 7.2,
Микас 7.6,
Микас 10.3,
Микас 11 (ГАЗ, УАЗ),
Микас 11 ЕТ Евро3,
Микас 11 CR (двигатель Chrysler 2.4 DOHC с 2008 г.в.),
Bosch ME17.9.7 Евро 3 (УАЗ),
Ителма VS8,
Ителма VS5.6,
Motorola NGC (двигатель Chrysler 2.4 DOHC).
Модуль Chevrolet/Daewoo — машины с ЭБУ GM, Siemens Sirius, Delphi MR-140.
Модуль BYD — автомобили, имеющие электронный блок управления двигателем Delphi Euro 3.
Параметры
Режим диагностики “Параметры” предназначен для контроля параметров ЭБУ. В реальном времени. Программа считывает и отображает значения следующих параметров (количество доступных параметров зависит от типа ЭБУ и комплектации автомобиля):
Состояние топливной системы.
Расчетная нагрузка
Температура охлаждающей жидкости
Краткосрочная коррекция подачи топлива
Долгосрочная коррекция подачи топлива
Давление топлива
Абсолютное давление во впускном коллекторе
Обороты двигателя
Скорость автомобиля
Угол опережения зажигания
Температура впускного воздуха
Массовый расход воздуха
Абсолютное положение дроссельной заслонки
Состояние вторичного воздуха
Напряжения с датчиков кислорода
Минимальные требования к ПК:
Операционная система Windows® 95 (IE 3.0)/98/ME/NT/2000/XP/Vista;
Процессор Intel Pentium® 90МГц или аналогичный;
Объем оперативной памяти 16Мб;
Свободное место на жестком диске 6Мб;
Свободный COM-порт или USB-порт;
Дополнительно CD-ROM или DVD-ROM.
Программа "СКАНМАТИК" и модули OBDII, ВАЗ/Сеаз, ГАЗ/УАЗ/ЗАЗ и GM/Daewoo поставляется бесплатно при покупке базового комплекта.
Программа Сканматик
Особенностями программы Сканматик являются: полностью русскоязычный интерфейс, наличие встроенной справки (help), наличие пользовательских настроек программы (для изменения внешнего вида программы), потоковая запись данных на жесткий диск для дальнейшей работы, экспорт в MS Excel.
Вы можете ознакомиться с отчетами которые формирует Сканматик, предварительно нужно скачать программу и установить на компьютер, отвечающий заявленным аппаратным требованиям. После инсталляции следует выбрать интересующий отчет, скачать его, разархивировать и открыть, используя интерфейс программы Сканматик
Особенности программы:
- Интерфейс программы выполнен на русском языке
- Имеется встроенный режим HELP(подсказки)
- Управления программой осуществляется как с помощью мыши, так и с помощью клавиатуры
- Интерфейс легко настроить под свои предпочтения. Настраиваются практически все элементы – шрифты, линии сетки, луч, фон графика, общий фон, контрольные точки и значения, текст шкалы..
- Возможно формирование файла отчета и его печать на принтере
- Особая функция – запись потока текущих данных в файл. Очень удобная функция.
- Можно записывать параметры исправных автомобилей для последующего сравнения с параметрами неисправных. Работа с файлом отчета (просмотр, установка маркеров, вычисление по контрольным точкам, вырезание и перезапись в новый файл. Время записи ограничено только объемом свободного пространства на жестком диске ПК. Для работы с массивом информации применяются оригинальные алгоритмы интерполяции, а также переупаковка (дефрагментация) файла в фоновом режиме для ускорения времени доступа к данным.
- Работать с файлом отчета можно и без подключения к а/м и даже без адаптера. Это позволяет владельцу комплекта Сканматик получить помощь по анализу данных диагностики автомобиля у своих коллег, даже если они не имеют такого комплекта. Для работы с файлом отчета коллегам надо просто скачать программу Сканматик с сайта и установить на свой ПК. Все возможности программы, кроме связи с системами управления а/м будут доступны.
Комплект поставки:
Сканматик (базовый комплект)
Адаптер СКАНМАТИК, CD с программой (программные модули OBD2, ВАЗ/СеАЗ, ГАЗ/УАЗ/ЗАЗ, Chevrolet/Daewoo, BYD), кабель для подключения к COM порту(длина 3м), кабель OBDII-16(длина 2м).
Кабель ВАЗ-12
Кабель для автомобилей ВАЗ до ~2002г.в. с 12-ти штырьковой диагностической колодкой с дополнительным питанием от прикуривателя(длина 2м).
Кабель ГАЗ-12
Кабель для автомобилей ГАЗ с 12-ти штырьковой диагностической колодкой(длина 2м).
Дополнительно:
USB-COM25 конвертор 130 грн
Для подключения адаптера Сканматик через USB-порт. Необходим для работы с компьютером, на котором отсутствует COM-порт(длина 1.8м).
Кабель Универсал-К 70 грн
Диагоностика систем ABS (АБС) и airbag (подушек безопасности автомобилей Chevrolet).
Дополнительная информация
- Цена: 2570 грн. / шт.
- Минимальный объем заказа: 1
