Описание товара

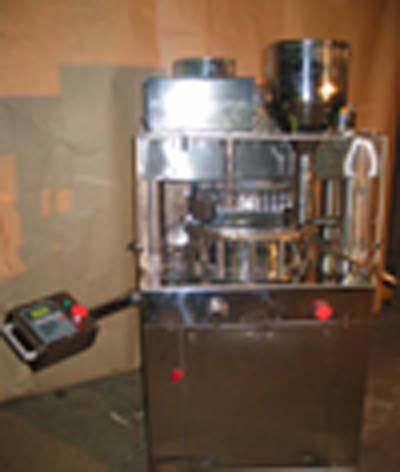

Таблеточный роторный пресс РТМ41GE предназначен для изготовления таблеток диаметром до 20 мм (опционально-до 35 мм) из гранулированных материалов или для прямого прессования материалов, обладающих удовлетворительной прессуемостью и сыпучестью в условиях фармацевтической, пищевой, витаминной и других отраслях промышленности, перерабатывающих сыпучие материалы. Пресс применяется для изготовления лекарственных таблеток различных форм, соли для ванны, брикетов, бульонных кубиков, и т.д.
На прессе возможно изготовление таблеток некруглой формы.
Изготавливаются исполнения, предназначенные для прессования: двухслойных таблеток, трехслойных таблеток, таблеток с сердечником, кольцевых таблеток.
Данное оборудование полностью соответствует стандарту GMP.
Технические данные и характеристики.
Максимальный диаметр таблеток, мм |
20 |
35 |
25 |
18 |
13 |
11 |
Пресс-инструмент |
ТУ 64-7-348 |
EU 35 |
EU 1'' D |
EU 19 B |
EU 19 BB |
EU 19 BBS |
Максимальная производительность. (шт в час). (1) |
150 000 |
75 000 |
105 000 |
180 000 |
255 000 |
350 000 |
Максимальное усилие прессования, кН |
100 |
150 |
150 |
100 |
100 |
100 |
Максимальная глубина заполнения матриц, мм |
18 |
25 |
20 |
18 |
18 |
18 |
Количество пар пресс-инструмента в роторе |
41 |
25 |
35 |
43 |
53 |
57 |
Диаметр матрицы |
32 |
52 |
38,1 |
30,16 |
24 |
22 |
Высота матрицы |
22 |
30 |
23,8 |
22,22 |
22,22 |
22,22 |
Диаметр вала штоков |
26 |
35 |
25,35 |
19 |
19 |
16 |
Длина верхнего штока |
136 |
133,6 |
Длина нижнего штока |
142 |
Частота вращения ротора |
12-30 |
10-25 |
10-25 |
15-35 |
20-40 |
25-50 |
Потребляемая мощность, кВт. |
4.2 |
5.8 |
5.8 |
4.2 |
4.2 |
4.2 |
Питание |
380В, 50 Гц. Трехфазная четырехпроводная сеть |
Габаритные размеры, мм, не более |
Длина x Ширина х Высота с бункером = 1300x1300x1900 |
Масса, кг, не более |
1900 |
Примечание:
- Для исполнений, предназначенных для изготовления двухслойных таблеток, трехслойных таблеток, а также таблеток с сердечником, производительность в два раза меньше.
Особенности данного пресса:
1. Зона прессования и сам пресс облицован нержавеющей сталью (AISI 304), соответствует ГОСТу Р 52249-2004 Российской Федерации «НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ ПРАВИЛА ПРОИЗВОДСТВА И КОНТРОЛЯ КАЧЕСТВА ЛЕКАРСТВЕННЫХ СРЕДСТВ (GMP)»;
2. Поверхности, контактирующие с продуктом, выполнены из нержавеющей стали AISI 316L.
3. Пресс удобен в обслуживании, очистке, и переналадке на выпуск другого формата таблеток.
4. Рабочая зона открыта для доступа, обслуживания и очистки. Отсутствуют труднодоступные зоны.
5. Зона прессования огорожена откидывающимися панелями из оргстекла и снабжена датчиками, осуществляющими останов пресса при открытии во время работы;
6. Матричный стол ротора увеличенного диаметра также выполнен из корозийно-стойкой стали AISI 316L и предусматривает установку прессинструмента с формующей частью некруглой формы. Также изготавливается стол с твердым хромированием.
7. Управление прессом производится с внешнего пульта управления на основе промышленного компьютера.
8. Программное обеспечение обеспечивает разграниченный доступ (по паролю), и систему аварийного контроля, что уменьшает риск ошибки оператора.
9. Отсутствуют внешние рукоятки. На прессе установлены датчики толщины таблетки, величины дозирования, усилия прессования, скорости вращения ротора, и т.д.
- Компанией "Трансмедтех" разработано и установлено на таблетпресс фирменное специальное программное обеспечение РТМ-CHECK, которое следит за работой таблетпресса, а именно за усилием прессования на каждой таблетке и контролирует их качество;
- Таблетпресс снабжен системой отсечки бракованных таблеток на основе программного обеспечения РТМ-CHECK;
- Все события происходящие с таблетпрессом, как то, включение, выключение, изменение скорости, ошибки, наладка, открытие дверей, окончание препарата в бункере и пр. фиксируются и архивируются в реальном времени.
- Таблетпресс комплектуется пакетом программ и компьютерным интерфейсом для компьютерной диагностики процесса прессования TRACE MODE 6.0;
- Вся аппаратура КИП низковольтная, что ИСКЛЮЧАЕТ получение электротравм обслуживающего персонала;
- Пресс оснащен звуковой и световой сигнализацией работы;
- Электрооборудование и механизмы выполнены по классу защиты IP54.
- Таблетпресс позволяет устанавливать вакуумную систему загрузки, систему обеспыливания таблеток, систему отбора пыли.
- Таблетпресс комплектуется подробной технической документацией (паспорт, руководство по эксплуатации, руководство по эксплуатации программного обеспечения, методиками калибровки установленных датчиков, альбом чертежей, необходимые схемы, сертификаты, протоколы и пр.)
Поставляемая документация позволяет оборудованию быть провалидированным в соответствии с EU GMP.
Модели:
- Пресс в стандартном исполнении имеет ротор с 41 позициями пресс-инструмента. По требованию заказчика может комплектоваться ротором с 25 позицией, максимальный диаметр таблетки 35 мм, 35 позицией, максимальный диаметр таблетки 25 мм, 53 позицией, максимальный диаметр таблетки 13 мм, 57 позицией, максимальный диаметр таблетки 11 мм.
- Пресс с максимальным диаметром таблетки 35 мм применим для производства ароматических таблеток, пищевых брикетов, бульонных кубиков и др.
- Пресс изготавливается под пресс-инструмент EU, а также, IPT и по ТУ 64-7-348-83.
- Изготавливаются исполнения, предназначенные для прессования: двухслойных таблеток, трехслойных таблеток, таблеток с сердечником, кольцевых таблеток.
- Матричный стол в зависимости от используемого продукта может изготавливаться из коррозионно-стойких сталей AISI 430, AISI 304, AISI 316L. Также изготавливается стол с твердым хромированием.
- Пресс комплектуется различными типами питателей, подающих продукт в матрицу. Все типы питателей являются взаимозаменяемыми, и различные типы питателей могут прилагаться к одному прессу. В зависимости от свойств продукта применяются следующие виды питателей:
1) Рамочный- для продукта с высокой сыпучестью.
2) С двумя ворошителями и приводом от ротора- для продукта с низкой сыпучестью.
3) С двумя ворошителями и независимым приводом- для продукта с низкой сыпучестью, более универсальный.
Кроме того, по требованию заказчика может устанавливаться вибратор в бункер, ворошитель в бункере, или подающий шнек в бункере.
Также по требованию заказчика производятся любые конструктивные изменения, предназначенные для учета конкретных особенностей производства таблеток.
Компания "Трансмедтех"- производство фармацевтического оборудования. http://www.transmedteh.com/
