Описание товара

Назначение изделия
Установка УПСТТ предназначена для приготовления и сжигания твёрдого топлива, например, в производстве керамических изделий. Она измельчает твёрдое топливо (уголь) и подаёт его в зону горения кольцевой или тоннельной печи обжига. Также может применяться в сушильных барабанах.
Технические характеристики
Производительность установки по сухому топливу.........................200 – 250кг/час
Наибольшая крупность частиц перерабатываемого сырья...............................30мм
Суммарная установленная мощность.........................................................5,75кВт
Габаритные размеры установки:
-дробилка Д х Ш х В................................................................1337х825х1353 мм
-нагнетатель – распределитель Д х Ш х В....................................715х715х877мм
Масса:
-дробилка.................................................................................................295кг
-нагнетатель – распределитель..................................................................100кг
Максимальный размер фракции после измельчения....................................0,2мм
Комплектация изделия
Дробилка, в которой осуществляется накопление предназначенного для сжигания топлива, дозированная подача его на дробление, дробление роторной дробилкой и выдача измельченного материала в магистраль пневмотранспорта.

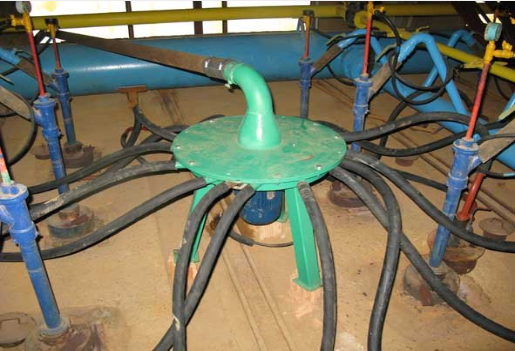

Нагнетатель – распределитель предназначается для распределения потока измельченного топлива на 12 постов и подачи его в зону горения.
Принцип работы
Предварительно раздробленный до фракции 30мм уголь подается в приемный бункер дробилки. Из бункера топливо поступает в шнековый питатель, который осуществляет дозированную подачу материала в узел дробления.
Измельчение угля до размера частиц менее 0,2 мм производится в дробилке роторного типа. Сырье, попадая на била дробилки, дробится до фракции 0,001-0,2 мм, после чего через сито потоком воздуха, создаваемым вентилятором, выносится в магистраль пневмотранспорта. Крупные нераздробленные частицы твердого топлива задерживаются на домол внутри корпуса дробилки, в результате чего устраняется вероятность попадания кусков крупнее 0,2 мм в зону горения. Для ревизии элементов зоны дробления корпус дробилки выполнен таким образом, что шнековую часть дробилки можно отделить от вентилятора. При этом появляется возможность проверить состояние ротора дробилки, сита, вентилятора, футеровки и произвести необходимые профилактические мероприятия.
В верхней части корпуса шнека расположен люк с регулируемой заслонкой для забора воздуха в пневмотранспортную систему.
Измельчённый материал подается в зону горения пневмотранспортом через нагнетатель – распределитель на 12 постов и горелки, оснащенные экранами.
Регулирование количества, подаваемого в зону горения топлива, осуществляется дозированием подачи угля на дробление путем изменения скорости вращения шнека при помощи частотных преобразователей.
Использование УПСТТ не требует изменений и доработок системы газового обеспечения
